Instructions de montage

Préparation et Procédure : Suivez ces étapes pour un montage facile et sécurisé.

Introduction

Merci d’avoir choisi TurboSkyMount, votre expert en supports caméra pour parachutisme ! Nos supports ultra-résistants (fibre de carbone) avec fixation 3M VHB (50kg, -35°C à +120°C) sont conçus pour tous les casques sphériques ou plats, tels que Cookie G3, G4, Tonfly TFX (liste non exhaustive), conformes aux normes de la DT52 de la Fédération Française de Parachutisme (https://www.ffp.asso.fr/).

Contenu du pack

Support caméra TurboSkyMount : partie magnétique (base flexible + partie supérieure) + adaptateur de caméra flexible
Adhésif 3M VHB (préinstallé)
Poignée de libération
Carré velcro mâle, à fixer sur le casque pour sécuriser la poignée de libération
Fixation de montage en aluminium pour caméra Insta360 X (si applicable)
Vis de fixation
Kit de préparation de surface (lingettes de nettoyage humide + sèche)

Installation

Notes préalables :

– Le procédé doit être réalisé à minima à température ambiante (18-23°C) et dans une pièce bien ventilée.

– Pour obtenir une adhésion optimale, les surfaces doivent être non endommagées, propres et sèches.

– Dès lors que le procédé débute, vous ne devez plus toucher avec les doigts ou souffler ni sur les surfaces nettoyées, ni sur les bandes 3M VHB une fois le plastique protecteur enlevé.

Étape 1 : Déterminez l’emplacement précis sur le casque et marquez avec un crayon ou du ruban adhésif pour assurer un alignement correct lors de la pose.

Étape 2 : Nettoyez la surface du casque avec la lingette humide fournie.

Étape 3 : Séchez la surface du casque avec la lingette sèche fournie.

Étape 4 : Détachez le plastique protecteur des bandes 3M VHB sous le support de caméra.

Étape 5 : Posez le support de caméra sur la surface préalablement nettoyée.

Étape 6 : Appliquez à la main une pression franche et uniforme du support sur le casque pendant 2 minutes.

Étape 7 : Détachez le plastique protecteur du carré velcro mâle et collez le sur le casque et le plus près possible du support de caméra, du côté choisi pour la poignée de libération. Appuyez fermement pendant 30 secondes.

Étape 8 : Laisser reposer le collage à température ambiante (18 – 23°C) pendant 72h pour des performances maximales. À cette température, le pouvoir d’adhésion des bandes 3M VHB évolue de la façon suivante :

* 50% au bout de 20 minutes

* 90% au bout de 24 heures

* 100% au bout de 72 heures

Votre casque est prêt à être utilisé !

Précautions

Vérifiez la fixation avant chaque saut pour éviter tout détachement.
Ne modifiez pas le support (ex. : perçage) au risque de compromettre la sécurité.
Conforme FFP : répond aux exigences de la DT52 relative à l’emport d’appareil de prise de vue pour le parachutisme en France.

Support client

Des questions ? Contactez-nous :

Email : support@turboskymount.com
Site web : https://www.turboskymount.com

Partagez votre expérience

Satisfait de votre support ? Laissez un avis Google 5 étoiles en 2 min !

Notice d'utilisation

Utilisation

1) Insérez la caméra dans l’adaptateur flexible puis assemblez l’adaptateur flexible avec la partie magnétique supérieure.

2) Assurez vous que les trous d’insertion de la vis sont bien alignés pour pouvoir insérer la vis de fixation sans effort, puis insérez la vis dans l’adaptateur par le trou du côté ouvert.

3) À l’aide d’un tournevis cruciforme, vissez fermement la vis pour sécuriser l’assemblage, en veillant à ce que le support soit stable et ne bouge pas involontairement.

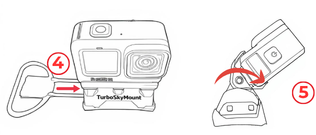

4) Clippez délicatement la partie magnétique supérieure sur la base flexible magnétique fixée au casque puis installez la poignée de libération en insérant à fond les aiguilles métalliques dans les trous prévus à cet effet, du côté que vous aurez choisi. Sécurisez ensuite la poignée en attachant le velcro femelle de celle-ci au velcro mâle collé sur le casque.

5) Ajustez l’angle de la caméra en appliquant une pression manuelle sur celle-ci, sans besoin de tournevis. L’adaptateur flexible de la caméra permet à la vis de fixation de rester fermement serrée sans risque de casse, empêchant tout changement d’angle causé par le vent relatif en chute libre.
